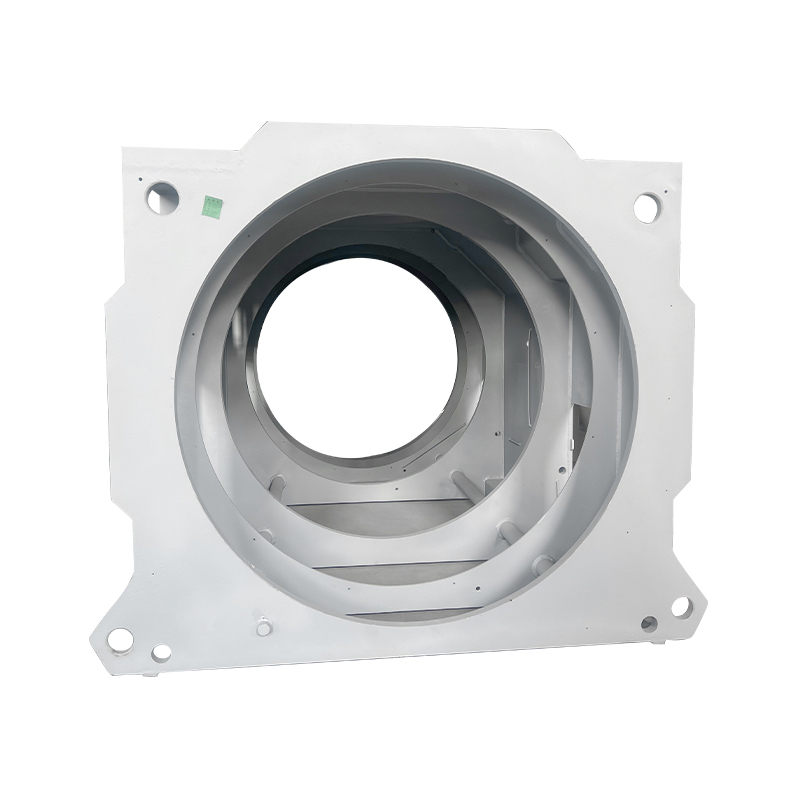

শিল্প ঢালাই বক্স-টাইপ মোটর বেস

I. মৌলিক ধারণা এবং অবস্থান

ইন্ডাস্ট্রিয়াল বক্স-টাইপ মেশিন বেস হল একটি মোটর সাপোর্টিং স্ট্রাকচার যা স্টিল-প্লেট ওয়েল্ডিং প্রক্রিয়া ব্যবহার করে তৈরি করা হয়। একটি বর্গাকার/আয়তক্ষেত্রাকার বাক্সের মূল অংশ হিসাবে বৈশিষ্ট্যযুক্ত, এটি একটি মৌলিক উপাদান যা মোটরকে স্থিতিশীল সমর্থন এবং সর্বাঙ্গীণ সুরক্ষা প্রদান করে। এটি বাক্সের মধ্যে অভ্যন্তরীণ মোটর উপাদান (স্টেটর, রটার, বিয়ারিং, ইত্যাদি) আবদ্ধ করে এবং সমর্থন, তাপ অপচয় এবং প্রতিরক্ষামূলক ফাংশন প্রদান করে। এটি বিশেষ অপারেটিং অবস্থার অধীনে ব্যবহৃত বড় শিল্প মোটর এবং মোটরগুলির জন্য পছন্দের ফ্রেম প্রকার।

২. মূল কাঠামোগত বৈশিষ্ট্য

1. প্রধান ফ্রেম ডিজাইন
বর্গাকার/আয়তক্ষেত্রাকার ক্রস-সেকশন: স্টিল প্লেট বা স্ট্রাকচারাল স্টিল থেকে ঢালাই করা একটি হেক্সাহেড্রাল ফ্রেম, শক্তিশালী অ্যান্টি-টিল্টিং পারফরম্যান্স সহ একটি স্থিতিশীল লোড-ভারিং কাঠামো গঠন করে।

মডুলার ডিজাইন: প্রায়শই পরিবহন এবং ইনস্টলেশনের সুবিধার্থে একটি বিচ্ছিন্ন কাঠামো গ্রহণ করে; রক্ষণাবেক্ষণের সময়, অংশগুলি স্থানীয়ভাবে বিচ্ছিন্ন করা যেতে পারে।

স্টিফেনার বিন্যাস: সামগ্রিক দৃঢ়তা এবং বিকৃতি প্রতিরোধের উল্লেখযোগ্যভাবে উন্নতি করতে ফ্রেমের ভিতরে ট্রান্সভার্স, অনুদৈর্ঘ্য বা তির্যক স্টিফেনার ইনস্টল করা হয়।

2. সমালোচনামূলক উপাদান
বেস: মোটর সম্পূর্ণ ওজন এবং অপারেটিং লোড বহন করে; সাধারণত পুরু ইস্পাত প্লেট (8-20 মিমি) থেকে ঢালাই করা হয়, নীচের অংশে সামঞ্জস্যযোগ্য লেভেলিং ফুট।

ঘের: বক্স-টাইপ সাইড প্লেট যা অভ্যন্তরীণ উপাদানগুলিকে রক্ষা করে, সংরক্ষিত কুলিং প্যাসেজ এবং পরিদর্শন/রক্ষণাবেক্ষণের দরজা সহ।

শেষ প্লেট: ফ্রেমের উভয় প্রান্তে অবস্থিত; বিয়ারিং বোর এবং ক্যাবল ফিড-থ্রু হোল দিয়ে দেওয়া, এবং ঘেরে ঢালাই/স্থির করা।

3. কার্যকরী হাইলাইট

কুলিং সিস্টেম: ঘেরটি বায়ুচলাচল খোলা, কুলিং ফিন, বা কুলিং পাইপলাইন দিয়ে ডিজাইন করা হয়েছে যাতে তাপ অপচয়ের সমস্যাগুলি ঘেরা কাঠামোর অন্তর্নিহিত থাকে।

সিলিং ডিজাইন: ধুলোরোধী এবং জলরোধী কর্মক্ষমতার জন্য প্রয়োজনীয় সুরক্ষা রেটিং (IP54/IP55) নিশ্চিত করতে জয়েন্টগুলিতে সিল/গসকেট প্রয়োগ করা হয়।

উত্তোলনের বিধান: সহজে ইনস্টলেশন এবং পরিচালনার জন্য উপরে উপরে লিফটিং রিং বা লিফটিং লগ ইনস্টল করা হয়।

টার্মিনাল বাক্স: স্বতন্ত্রভাবে ঘেরের পাশে ঢালাই করা, সহজ রক্ষণাবেক্ষণের জন্য একটি বৈদ্যুতিক সংযোগ ইন্টারফেস প্রদান করে।
